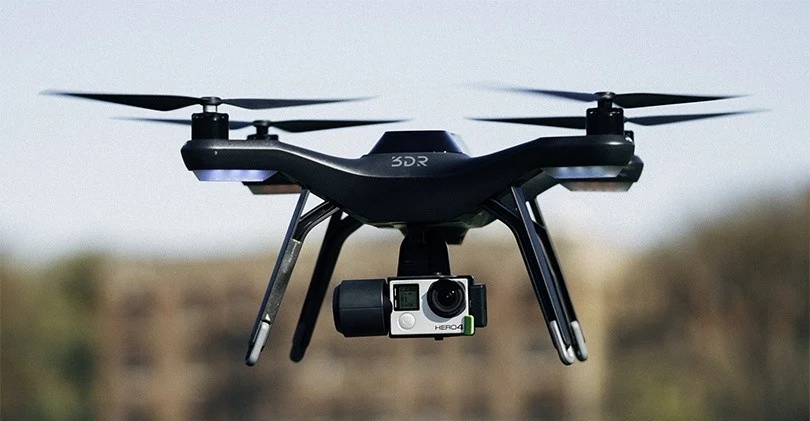

طراحی و ساخت کوادکوپتر با استفاده از فناوری 3D

طراحی و ساخت کوادکوپتر با بهره گیری از فناوری چاپ سه بعدی، رویکردی نوین برای سفارشی سازی، بهینه سازی وزن و کاهش هزینه های تولید این پرنده های هدایت پذیر از راه دور فراهم می کند. این روش به مهندسان و علاقه مندان امکان می دهد تا فریم ها و قطعات پیچیده را با دقت بالا و انعطاف پذیری بی نظیری تولید کنند و به سرعت ایده های خود را به نمونه های عملی تبدیل نمایند.

در دنیای پرشتاب فناوری امروز، کوادکوپترها یا همان ربات های پرنده، دیگر صرفاً ابزاری برای سرگرمی نیستند؛ آن ها به عنوان ابزارهای قدرتمند در صنایع مختلف، از فیلم برداری هوایی و نقشه برداری گرفته تا بازرسی های صنعتی و حتی تحویل کالا، نقش حیاتی ایفا می کنند. با پیشرفت روزافزون تکنولوژی، امکان طراحی و ساخت این پرنده ها در دسترس افراد بیشتری قرار گرفته است. یکی از مهم ترین نوآوری ها در این زمینه، ادغام فناوری چاپ سه بعدی (3D Printing) با فرآیند ساخت کوادکوپتر است که انقلابی در سرعت، دقت و قابلیت سفارشی سازی این وسیله ایجاد کرده است. این مقاله به بررسی جامع اصول ساخت کوادکوپتر و چگونگی بهره گیری از چاپ سه بعدی در این فرآیند می پردازد.

کوادکوپتر چیست؟

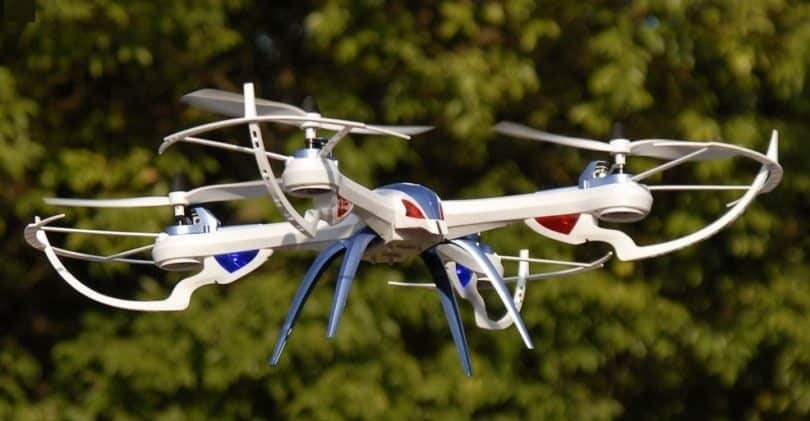

کوادکوپتر، که به آن کوادروتور یا ربات پروازی نیز گفته می شود، نوعی از پهپادها (پرنده های هدایت پذیر از راه دور) است که از چهار پروانه یا ملخ برای پرواز و ایجاد نیروی بالابرنده استفاده می کند. این نام گذاری از واژه “کواد” به معنای چهار ریشه گرفته است. تفاوت اصلی کوادکوپترها با هلیکوپترهای سنتی در تعداد و نحوه آرایش پروانه های آن ها است. این ساختار چهار پروانه ای، پایداری فوق العاده، قدرت مانور بالا و ابعاد نسبتاً کوچک را برای این دستگاه ها به ارمغان می آورد که آن ها را برای کاربردهای متنوعی مناسب می سازد. از فیلم برداری و عکاسی هوایی گرفته تا بازرسی های صنعتی و عملیات امداد و نجات، کوادکوپترها هر روز کاربردهای جدیدی پیدا می کنند و به ابزاری جدایی ناپذیر در بسیاری از حوزه ها تبدیل شده اند.

اصول عملکرد کوادکوپتر

مکانیسم پرواز کوادکوپترها بر پایه اصول آیرودینامیکی و نیروی برآ (Lift) استوار است. هر چهار موتور کوادکوپتر به صورت همزمان کار می کنند، اما دو موتور در جهت ساعتگرد و دو موتور دیگر در جهت پادساعتگرد می چرخند تا گشتاورهای ایجاد شده توسط پروانه ها یکدیگر را خنثی کنند و پایداری پرواز حفظ شود. کنترل حرکت کوادکوپتر با تغییر سرعت چرخش هر یک از موتورها صورت می گیرد. برای مثال، افزایش سرعت چرخش هر چهار موتور به صورت یکسان، باعث افزایش نیروی برآ و صعود کوادکوپتر می شود. کاهش سرعت نیز منجر به فرود می گردد. برای حرکت به جلو، عقب، چپ یا راست، سرعت موتورهای خاصی به صورت هوشمندانه تغییر می کند. این تغییرات کوچک در سرعت چرخش پروانه ها، باعث ایجاد اختلاف فشار در اطراف کوادکوپتر و در نتیجه حرکت آن در جهات مختلف می شود. سیستم کنترل پرواز (فلایت کنترلر) با دریافت اطلاعات از سنسورهایی مانند ژیروسکوپ و شتاب سنج، این تغییرات را به صورت دقیق و لحظه ای مدیریت می کند تا پرواز پایدار و دقیقی را ارائه دهد.

کاربرد پهباد ها و کوادکوپترها

پهپادها و کوادکوپترها، به دلیل قابلیت های منحصر به فرد خود در دسترسی به مکان های دشوار، تصویربرداری هوایی و حمل بار سبک، کاربردهای گسترده ای در حوزه های مختلف پیدا کرده اند. آموزش طراحی کوادکوپتر تحولی عظیم در صنعت فیلم سازی و عکاسی ایجاده کرده است، آن ها امکان ثبت تصاویر هوایی خیره کننده و نماهای پانوراما را فراهم می کنند که پیش از این تنها با هلیکوپترهای گران قیمت میسر بود. در حوزه کشاورزی، از پهپادها برای نظارت بر مزارع، پاشش سموم و بررسی سلامت گیاهان استفاده می شود که به افزایش بهره وری کمک شایانی می کند. در عملیات امداد و نجات، کوادکوپترها می توانند به سرعت مناطق آسیب دیده را شناسایی کرده و کمک های اولیه را به مناطق دورافتاده برسانند. همچنین، در بازرسی های صنعتی، مانند بررسی خطوط لوله، توربین های بادی و سقف ساختمان ها، ایمنی و کارایی را به طرز چشمگیری افزایش می دهند. حتی در زمینه تحویل کالا، جاسوسی، نقشه برداری، هواشناسی و مخابرات نیز این فناوری نقش فزاینده ای ایفا می کند و انتظار می رود که در آینده کاربردهای بیشتری نیز برای آن ها تعریف شود.

چاپگرهای سه بعدی چطور کار می کنند؟

چاپگرهای سه بعدی، که به آن ها پرینترهای 3D نیز گفته می شود، دستگاه هایی هستند که با استفاده از فرآیندهای افزایشی (additive manufacturing)، اشیاء سه بعدی را لایه به لایه از یک مدل دیجیتالی می سازند. رایج ترین فناوری در این زمینه، مدل سازی رسوب ذوبی (FDM) است که در آن، رشته ای از مواد پلاستیکی (مانند PLA یا ABS) از طریق یک نازل داغ اکسترود شده و به صورت لایه های بسیار نازک روی یکدیگر قرار می گیرد تا شکل نهایی ایجاد شود. فناوری های دیگری مانند استریولیتوگرافی (SLA) از رزین مایع و لیزر برای سخت کردن لایه ها استفاده می کنند، در حالی که چاپگرهای SLS (Selective Laser Sintering) از پودر و لیزر برای ذوب انتخابی ذرات پودر بهره می برند. فرآیند کار با چاپگر سه بعدی با یک مدل سه بعدی دیجیتالی آغاز می شود که معمولاً با نرم افزارهای CAD (Computer-Aided Design) طراحی شده است. این مدل به فرمت STL یا OBJ تبدیل شده و سپس توسط نرم افزار “اسلایسر” (Slicer) به لایه های نازک برش داده می شود و دستورالعمل های حرکتی برای چاپگر تولید می گردد. این دستورالعمل ها، که به G-code معروف هستند، به چاپگر می گویند که چگونه مواد را لایه به لایه رسوب دهد تا شیء مورد نظر ساخته شود. این تکنولوژی امکان ساخت قطعات با هندسه های پیچیده و سفارشی سازی بالا را فراهم می آورد.

فناوری چاپ سه بعدی، با امکان ساخت لایه به لایه قطعات پیچیده، انقلابی در طراحی و تولید کوادکوپترها ایجاد کرده و راه را برای سفارشی سازی بی سابقه و بهینه سازی عملکرد هموار ساخته است.

لیست قطعات لازم برای ساخت کوادکوپتر

برای ساخت یک کوادکوپتر عملکردی و کارآمد، نیاز به مجموعه ای از قطعات کلیدی است که هر یک وظیفه خاصی را بر عهده دارند. انتخاب صحیح و هماهنگ این قطعات، تأثیر مستقیمی بر پایداری، قدرت پرواز، مدت زمان پرواز و قابلیت های کلی ربات پروازی شما خواهد داشت. این قطعات شامل بدنه یا ایرفریم که ساختار اصلی کوادکوپتر را تشکیل می دهد، موتورهای براشلس که نیروی لازم برای چرخش پروانه ها را تأمین می کنند، اسپید کنترلرها که سرعت موتورها را تنظیم می کنند، فلایت کنترلر به عنوان مغز متفکر پرنده، رادیو کنترلر برای هدایت از راه دور، باتری به عنوان منبع انرژی، شارژر باتری برای تأمین نیروی باتری، ملخ ها یا پروانه ها برای ایجاد نیروی بالابرنده، و برد تغذیه و توزیع برق برای مدیریت جریان الکتریکی هستند. هر یک از این اجزا باید با دقت و با توجه به وزن، قدرت و ابعاد کلی کوادکوپتر انتخاب شوند تا بهترین عملکرد ممکن حاصل شود.

بدنه یا ایرفریم

بدنه یا ایرفریم، اسکلت اصلی کوادکوپتر را تشکیل می دهد و وظیفه نگهداری و محافظت از تمامی قطعات الکترونیکی و مکانیکی را بر عهده دارد. طراحی ایرفریم باید به گونه ای باشد که هم سبک و هم مقاوم باشد تا وزن کلی کوادکوپتر را بیش از حد افزایش ندهد و در عین حال، در برابر ضربات احتمالی ناشی از سقوط یا برخورد مقاومت کند. مواد رایج برای ساخت ایرفریم شامل فیبر کربن، آلومینیوم و پلاستیک های مقاوم هستند. فیبر کربن به دلیل نسبت استحکام به وزن بالا، گزینه محبوبی برای کوادکوپترهای حرفه ای محسوب می شود. با این حال، با ظهور فناوری چاپ سه بعدی، امکان طراحی و ساخت ایرفریم های سفارشی با هندسه های پیچیده و بهینه سازی شده برای توزیع وزن و آیرودینامیک، فراهم شده است. این فناوری به سازندگان اجازه می دهد تا فریم هایی با طراحی های نوآورانه و منحصر به فرد تولید کنند که دقیقاً متناسب با نیازهای پروژه آن ها باشد و حتی امکان ادغام بخش هایی مانند پایه های فرود تاشو یا محفظه های محافظ برای قطعات الکترونیکی را نیز فراهم می آورد.

پیکربندی ایرفریم بصورت x و +

ایرفریم های کوادکوپتر عمدتاً در دو پیکربندی اصلی X و + طراحی می شوند که هر کدام مزایا و معایب خاص خود را دارند. در پیکربندی X، دو بازوی جلویی و دو بازوی عقبی به صورت ضربدری قرار می گیرند، به طوری که دماغه کوادکوپتر بین دو بازوی جلویی قرار می گیرد. این پیکربندی برای پروازهای دقیق و فیلم برداری بسیار محبوب است، زیرا پروانه ها معمولاً در میدان دید دوربین قرار نمی گیرند و دید وسیع تری را فراهم می کنند. در مقابل، در پیکربندی +، کوادکوپتر به شکلی شبیه به علامت جمع (+) پرواز می کند، به طوری که یک بازو به سمت جلو و یک بازو به سمت عقب قرار دارد. این پیکربندی برای مبتدیان ممکن است کمی ساده تر به نظر برسد، زیرا جهت گیری کوادکوپتر به وضوح مشخص است، اما ممکن است در فیلم برداری باعث ورود پروانه ها به کادر شود. انتخاب بین این دو پیکربندی به کاربرد مورد نظر و سطح تجربه کاربر بستگی دارد. با استفاده از چاپگر سه بعدی، می توان هر دو نوع پیکربندی را با طراحی های سفارشی و بهینه سازی شده برای استحکام و وزن ساخت.

موتور براشلس

موتورهای براشلس (Brushless Motors) قلب تپنده کوادکوپترها هستند و مسئول ایجاد نیروی لازم برای چرخش پروانه ها و در نتیجه پرواز می باشند. این موتورها به دلیل کارایی بالا، طول عمر زیاد و توان خروجی قابل توجه نسبت به وزنشان، در مقایسه با موتورهای براش (Brushed)، گزینه ارجح برای کوادکوپترهای حرفه ای و حتی نیمه حرفه ای محسوب می شوند. موتورهای براشلس برخلاف موتورهای DC معمولی، نیازی به جاروبک (Brush) برای انتقال جریان ندارند، که این موضوع باعث کاهش اصطکاک، تولید حرارت کمتر و افزایش بازدهی می شود. هر کوادکوپتر به چهار موتور براشلس نیاز دارد که هر یک به یک پروانه متصل می شوند. انتخاب موتور مناسب به عوامل مختلفی از جمله وزن کلی کوادکوپتر، اندازه پروانه ها و نوع باتری بستگی دارد. پارامتر KV موتور (دور بر ولت) نشان دهنده سرعت چرخش موتور در هر ولت است و نقش مهمی در انتخاب صحیح موتور ایفا می کند. پیچ و مهره های مخصوص برای نصب موتورها روی ایرفریم و پروانه ها روی شفت موتور نیز از اجزای ضروری هستند که باید همراه موتور تهیه شوند.

اسپید کنترلر

اسپید کنترلر (Electronic Speed Controller یا ESC) یکی از قطعات حیاتی در سیستم پیشرانه کوادکوپتر است که وظیفه کنترل دقیق سرعت چرخش موتورهای براشلس را بر عهده دارد. هر موتور براشلس به یک اسپید کنترلر مجزا نیاز دارد. اسپید کنترلر با دریافت سیگنال های کنترلی از فلایت کنترلر، ولتاژ و جریان ورودی به موتور را تنظیم می کند تا سرعت چرخش آن به دقت کنترل شود. این قطعه باید متناسب با جریان مصرفی موتورها و ولتاژ باتری انتخاب شود؛ به عنوان مثال، اگر یک موتور ۲۰ آمپر جریان می کشد، اسپید کنترلر آن باید حداقل توان ۲۰ آمپر را داشته باشد. اسپید کنترلرها معمولاً دارای سه دسته سیم هستند: سیم های تغذیه که به باتری یا برد توزیع برق متصل می شوند، سیم های سیگنال که از فلایت کنترلر دستور می گیرند، و سیم های خروجی که مستقیماً به موتور براشلس وصل می شوند. انتخاب اسپید کنترلر با کیفیت و متناسب با سایر قطعات، نقش مهمی در پایداری پرواز و پاسخ گویی سریع کوادکوپتر به دستورات خلبان دارد.

فلایت کنترلر

فلایت کنترلر (Flight Controller) مغز متفکر کوادکوپتر است و وظیفه اصلی آن، حفظ تعادل و پایداری پرواز با پردازش اطلاعات دریافتی از سنسورها و ارسال دستورات مناسب به اسپید کنترلرهاست. این برد شامل سنسورهای مختلفی مانند ژیروسکوپ (برای اندازه گیری چرخش)، شتاب سنج (برای تشخیص شتاب و جهت گیری)، بارومتر (برای اندازه گیری ارتفاع) و قطب نما (برای جهت یابی) است. با تجزیه و تحلیل داده های این سنسورها، فلایت کنترلر به صورت لحظه ای موقعیت و جهت کوادکوپتر را تشخیص داده و با تنظیم سرعت هر یک از موتورها، پایداری آن را حفظ می کند. فلایت کنترلرهای پیشرفته تر قابلیت هایی مانند خلبان خودکار، بازگشت به خانه (Return to Home)، فرود خودکار، و پرواز در مسیرهای از پیش تعیین شده با استفاده از ماژول GPS را نیز ارائه می دهند. انواع مختلفی از فلایت کنترلرها در بازار موجود است، از جمله مدل های متن باز (Open Source) مانند APM و Pixhawk که انعطاف پذیری بالایی در برنامه نویسی و سفارشی سازی دارند، و مدل های تجاری مانند DJI و Zero که کاربری ساده تری دارند. انتخاب فلایت کنترلر مناسب به سطح مهارت کاربر و کاربرد مورد نظر کوادکوپتر بستگی دارد.

رادیو کنترلر

رادیو کنترلر، واسطه ای بین خلبان و کوادکوپتر است که امکان هدایت و کنترل ربات پروازی را از راه دور فراهم می کند. این دستگاه شامل یک فرستنده است که سیگنال های کنترلی را به گیرنده نصب شده بر روی کوادکوپتر ارسال می کند. سیگنال های ارسالی شامل دستوراتی برای حرکت به جلو، عقب، چپ، راست، بالا، پایین و چرخش هستند. رادیو کنترلرها در تعداد کانال های مختلفی در بازار موجودند که هر کانال به یک عملکرد خاص اختصاص دارد. برای یک کوادکوپتر پایه، حداقل چهار کانال (برای کنترل سرعت، جهت گیری، ارتفاع و چرخش) مورد نیاز است، اما برای کوادکوپترهای پیشرفته تر با قابلیت هایی مانند کنترل گیمبال، تغییر حالت پرواز یا بازگشت به خانه، به کانال های بیشتری نیاز است. برد رادیو کنترلر نیز یک عامل مهم است؛ برخی مدل ها برد محدودتری دارند، در حالی که مدل های حرفه ای می توانند تا چندین کیلومتر برد داشته باشند. برخی علاقه مندان حتی ترجیح می دهند رادیو کنترلر خود را به صورت دستی بسازند تا هزینه ها را کاهش داده و قابلیت های سفارشی تری داشته باشند. کیفیت ساخت و ارگونومی رادیو کنترلر نیز در تجربه پرواز تأثیرگذار است.

باتری

باتری منبع اصلی تغذیه کوادکوپتر است و نقش حیاتی در مدت زمان پرواز و قدرت آن ایفا می کند. به دلیل نیاز بالای موتورهای براشلس به جریان بالا، باتری های لیتیوم پلیمر (LiPo) با ظرفیت بالا و نرخ دشارژ (C-rate) مناسب، بهترین گزینه برای کوادکوپترها محسوب می شوند. نرخ دشارژ نشان دهنده توانایی باتری در تأمین جریان بالا در یک لحظه است. به عنوان مثال، یک باتری با ظرفیت 3000 میلی آمپر ساعت و نرخ دشارژ 20C می تواند تا 60 آمپر (20 برابر 3 آمپر) جریان را به صورت پیوسته تأمین کند. انتخاب باتری با ظرفیت بالاتر می تواند زمان پرواز را افزایش دهد، اما باید توجه داشت که افزایش ظرفیت معمولاً با افزایش وزن باتری همراه است که می تواند بر عملکرد کلی کوادکوپتر تأثیر منفی بگذارد. ولتاژ باتری نیز (معمولاً بر حسب تعداد سلول ها، مثلاً 3S یا 4S) باید با ولتاژ مورد نیاز موتورها و اسپید کنترلرها هماهنگ باشد. باتری یکی از گران ترین قطعات کوادکوپتر است و مراقبت صحیح از آن، مانند عدم دشارژ کامل یا شارژ بیش از حد، برای افزایش طول عمر آن ضروری است.

شارژر باتری

استفاده از یک شارژر باتری استاندارد و مخصوص باتری های لیتیوم پلیمر، برای حفظ سلامت و افزایش طول عمر باتری کوادکوپتر از اهمیت بالایی برخوردار است. شارژرهای معمولی برای این نوع باتری ها مناسب نیستند، زیرا باتری های لیتیوم پلیمر نیاز به روش شارژ خاصی به نام “شارژ متعادل” (Balance Charge) دارند. این شارژرها علاوه بر تأمین ولتاژ و جریان مناسب، ولتاژ هر سلول از باتری را به صورت جداگانه کنترل و متعادل می کنند تا از شارژ بیش از حد یک سلول و آسیب دیدن باتری جلوگیری شود. یک شارژر خوب، امکان تنظیم جریان شارژ و نمایش اطلاعاتی مانند ولتاژ هر سلول و ظرفیت شارژ شده را فراهم می کند. همچنین، استفاده از هشداردهنده باتری (Low Voltage Alarm) که به باتری متصل می شود و در صورت کاهش ولتاژ به زیر حد مجاز، هشدار می دهد، می تواند از آسیب دیدن باتری در حین پرواز جلوگیری کند. انتخاب شارژر با کیفیت، سرمایه گذاری مهمی برای حفظ باتری های گران قیمت کوادکوپتر شماست و به شما اطمینان می دهد که باتری ها به صورت ایمن و بهینه شارژ می شوند.

ملخ یا پروانه

ملخ ها یا پروانه ها، اجزای مکانیکی هستند که با چرخش سریع، نیروی برآ را تولید کرده و کوادکوپتر را به پرواز درمی آورند. برای یک کوادکوپتر، چهار ملخ مورد نیاز است که به صورت دو به دو معکوس می چرخند: دو ملخ در جهت ساعتگرد (Clockwise یا CW) و دو ملخ دیگر در جهت پادساعتگرد (Counter-Clockwise یا CCW). این چرخش معکوس، گشتاورهای تولید شده توسط ملخ ها را خنثی کرده و پایداری کوادکوپتر را در هوا حفظ می کند. انتخاب ملخ مناسب به عوامل مختلفی از جمله اندازه موتور، وزن کوادکوپتر و کاربرد مورد نظر بستگی دارد. ملخ ها در اندازه ها و گام های مختلفی (Pitch) تولید می شوند؛ اندازه ملخ به قطر آن و گام به میزان مسافتی که ملخ در یک دور چرخش در هوا طی می کند، اشاره دارد. مواد ساخت ملخ ها نیز متفاوت است، از پلاستیک های معمولی تا فیبر کربن که استحکام و کارایی بالاتری دارند. ملخ های آسیب دیده می توانند تعادل پرواز را به هم بزنند و حتی باعث سقوط کوادکوپتر شوند، بنابراین بررسی و تعویض منظم آن ها ضروری است.

برد تغذیه و توزیع برق

برد تغذیه و توزیع برق (Power Distribution Board یا PDB) یک جزء ضروری در ساخت کوادکوپتر است که وظیفه مدیریت و توزیع جریان الکتریکی از باتری به تمامی قطعات مصرف کننده را بر عهده دارد. این برد به عنوان یک هاب مرکزی عمل می کند که باتری به آن متصل می شود و سپس جریان برق را به چهار اسپید کنترلر (برای موتورها)، فلایت کنترلر و سایر ماژول ها و سنسورهای جانبی مانند گیرنده رادیو کنترلر، ماژول GPS، فرستنده تصویر و دوربین توزیع می کند. استفاده از PDB باعث ساده سازی سیم کشی و کاهش پیچیدگی مدار می شود، زیرا به جای اتصال مستقیم هر قطعه به باتری، تمامی اتصالات از طریق این برد انجام می گیرد. برخی از ایرفریم ها دارای PDB داخلی هستند که سیم کشی را بیش از پیش آسان می کند. علاوه بر توزیع برق، برخی PDBهای پیشرفته تر دارای رگولاتورهای ولتاژ (BEC) هستند که ولتاژ باتری را به ولتاژهای پایین تر و پایدارتر مورد نیاز برای فلایت کنترلر و سایر قطعات حساس تبدیل می کنند، که این امر به حفاظت از قطعات الکترونیکی کمک شایانی می کند.

گیمبال و تصویربرداری

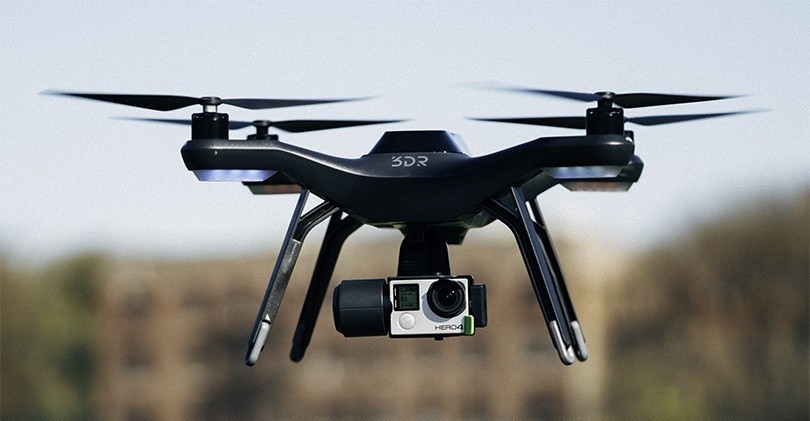

سیستم گیمبال و تصویربرداری، جزء لاینفک کوادکوپترهای دوربین دار است که امکان ثبت تصاویر و ویدئوهای پایدار و با کیفیت بالا را فراهم می کند. گیمبال یک پایه مکانیکی است که دوربین را روی خود نگه داشته و با استفاده از موتورهای براشلس و سنسورهای دقیق، لرزش ها و حرکات ناخواسته کوادکوپتر را خنثی می کند تا تصویر همواره ثابت و بدون لرزش باقی بماند. این سیستم معمولاً دارای دو یا سه محور پایداری (Roll, Pitch, Yaw) است. گیمبال های دو محوره، لرزش های افقی و عمودی را جبران می کنند، در حالی که گیمبال های سه محوره علاوه بر این، چرخش حول محور عمودی (Yaw) را نیز تثبیت می کنند. انتخاب دوربین مناسب برای کوادکوپتر نیز اهمیت زیادی دارد؛ دوربین های اکشن مانند GoPro یا دوربین های بدون آینه کوچک، گزینه های محبوبی هستند. سیستم تصویربرداری همچنین شامل یک فرستنده تصویر (Video Transmitter یا VTX) و یک گیرنده تصویر (Video Receiver یا VRX) است که امکان مشاهده زنده تصاویر دوربین بر روی مانیتور یا عینک های FPV را برای خلبان فراهم می کند و تجربه پرواز دید اول شخص (FPV) را ارائه می دهد. ساخت گیمبال به صورت دستی نیز با استفاده از میکروکنترلرها امکان پذیر است که به سفارشی سازی و کاهش هزینه ها کمک می کند.

ساخت گیمبال با آردوینو

ساخت یک گیمبال سفارشی با استفاده از پلتفرم آردوینو، یک پروژه جذاب و چالش برانگیز برای علاقه مندان به الکترونیک و رباتیک است. آردوینو به عنوان یک میکروکنترلر متن باز و قابل برنامه ریزی، هسته اصلی این گیمبال دست ساز را تشکیل می دهد. برای ساخت گیمبال با آردوینو، به چند موتور براشلس کوچک (معمولاً موتورهای گیمبال)، سنسور IMU (Inertial Measurement Unit) شامل ژیروسکوپ و شتاب سنج (مانند MPU-6050)، و یک برد درایور موتور (مانند موتور درایورهای مخصوص گیمبال) نیاز است. آردوینو با دریافت داده ها از سنسور IMU، حرکات و لرزش های دوربین را تشخیص می دهد. سپس، با اجرای الگوریتم های کنترلی (مانند PID)، سیگنال های لازم را به درایورهای موتور ارسال می کند تا موتورها به گونه ای بچرخند که دوربین همواره در یک راستا و بدون لرزش باقی بماند. برنامه نویسی آردوینو برای این منظور شامل خواندن داده های سنسور، فیلتر کردن نویز، محاسبه خطای موقعیت و ارسال دستورات اصلاحی به موتورهاست. این روش نه تنها هزینه ها را کاهش می دهد، بلکه به کاربران امکان می دهد تا گیمبال را دقیقاً مطابق با نیازهای خود تنظیم و بهینه سازی کنند.

برنامه نویسی میکروکنترلرها

برنامه نویسی میکروکنترلرها، بخش جدایی ناپذیری از طراحی و ساخت سیستم های هوشمند، از جمله کوادکوپترها و گیمبال ها است. میکروکنترلرها، تراشه های کوچکی هستند که شامل یک پردازنده، حافظه و ورودی/خروجی های قابل برنامه ریزی می باشند و وظیفه کنترل وظایف خاصی را در یک سیستم تعبیه شده (Embedded System) بر عهده دارند. در کوادکوپترها، فلایت کنترلر در واقع یک میکروکنترلر پیشرفته است که برنامه ریزی شده تا با پردازش داده های سنسورها، موتورها را کنترل کرده و پایداری پرواز را حفظ کند. برنامه نویسی میکروکنترلرها معمولاً با زبان های سطح پایین مانند C یا C++ انجام می شود، اما پلتفرم هایی مانند آردوینو با ارائه یک محیط برنامه نویسی ساده تر و کتابخانه های آماده، این فرآیند را برای افراد با دانش کمتر نیز قابل دسترس کرده اند. درک مفاهیم برنامه نویسی میکروکنترلرها، از جمله نحوه خواندن داده ها از سنسورها، ارسال سیگنال به اکتواتورها (مانند موتورها)، پیاده سازی الگوریتم های کنترلی و ارتباط با سایر ماژول ها، برای هر کسی که قصد طراحی و ساخت ربات های پیچیده یا سیستم های خودکار را دارد، ضروری است. این مهارت به شما امکان می دهد تا کنترل کاملی بر روی عملکرد دستگاه خود داشته باشید و آن را مطابق با نیازهای خاص خود سفارشی سازی کنید.

آموزش آردوینو

آردوینو یک پلتفرم سخت افزاری و نرم افزاری متن باز است که به دلیل سادگی و انعطاف پذیری بالا، به ابزاری محبوب برای یادگیری الکترونیک، برنامه نویسی و ساخت پروژه های رباتیک و هوشمند تبدیل شده است. برد آردوینو شامل یک میکروکنترلر (معمولاً از خانواده AVR) است که می توان آن را با زبان برنامه نویسی شبیه به C++ و با استفاده از محیط توسعه یکپارچه (IDE) آردوینو، برنامه ریزی کرد. آموزش آردوینو معمولاً با مفاهیم پایه الکترونیک مانند ولتاژ، جریان و مقاومت آغاز می شود، سپس به نحوه اتصال سنسورها و اکتواتورها (مانند LEDها، موتورها و سنسورهای دما) به برد آردوینو می پردازد. در ادامه، مباحثی مانند خواندن ورودی های دیجیتال و آنالوگ، کنترل خروجی ها، استفاده از ارتباط سریال و پروتکل های ارتباطی مانند I2C و SPI آموزش داده می شود. یادگیری آردوینو به شما امکان می دهد تا پروژه های متنوعی از جمله سیستم های اتوماسیون خانگی، ربات های ساده، سیستم های اندازه گیری و حتی بخش هایی از کوادکوپتر (مانند گیمبال) را بسازید. این پلتفرم با جامعه کاربری فعال و منابع آموزشی فراوان، راه را برای ورود به دنیای مهندسی الکترونیک و رباتیک هموار می سازد.

انتخاب دقیق قطعات، از ایرفریم چاپ سه بعدی گرفته تا موتورهای براشلس و فلایت کنترلر هوشمند، ستون فقرات هر کوادکوپتر موفقی را تشکیل می دهد؛ هر جزء باید با دقت انتخاب شود تا هماهنگی و عملکرد بهینه را تضمین کند.

مزایای استفاده از چاپ سه بعدی در ساخت کوادکوپتر چیست؟

استفاده از چاپ سه بعدی در ساخت کوادکوپتر مزایای قابل توجهی دارد. این فناوری امکان سفارشی سازی بی نظیر فریم و قطعات را فراهم می کند، به طراحان اجازه می دهد تا هندسه های پیچیده و بهینه سازی شده برای آیرودینامیک و توزیع وزن را ایجاد کنند. همچنین، فرآیند پروتوتایپینگ سریع را ممکن می سازد؛ می توان در مدت زمان کوتاهی چندین نمونه اولیه را ساخت و آزمایش کرد. چاپ سه بعدی می تواند هزینه های تولید را به خصوص برای نمونه های اولیه و تولید در مقیاس کم، کاهش دهد. علاوه بر این، امکان استفاده از مواد مختلف با خواص مکانیکی متنوع (مانند PLA، ABS، PETG، نایلون و کامپوزیت های فیبر کربن) برای بخش های مختلف کوادکوپتر وجود دارد که به بهینه سازی استحکام و وزن کمک می کند. این روش همچنین برای تعمیر و جایگزینی سریع قطعات آسیب دیده بسیار کارآمد است.

ساخت یک کوادکوپتر چقدر هزینه دارد؟

هزینه ساخت یک کوادکوپتر خانگی با استفاده از فناوری سه بعدی می تواند بسیار متغیر باشد و به عوامل متعددی بستگی دارد. این عوامل شامل کیفیت و نوع قطعات انتخابی (مانند موتورها، فلایت کنترلر، باتری و رادیو کنترلر)، پیچیدگی طراحی ایرفریم و قطعات چاپ سه بعدی، و همچنین برند و مدل چاپگر سه بعدی مورد استفاده (اگر خودتان چاپگر را خریداری می کنید) می شود. برای یک کوادکوپتر ساده و پایه، ممکن است هزینه ها از چند میلیون تومان شروع شود. اما برای ساخت یک کوادکوپتر حرفه ای با قابلیت های پیشرفته مانند GPS، گیمبال دوربین و پرواز خودکار، هزینه ها می تواند به ده ها میلیون تومان یا بیشتر نیز برسد. بخش های گران قیمت معمولاً شامل فلایت کنترلر، باتری های لیتیوم پلیمر با ظرفیت بالا، موتورهای براشلس با کیفیت و رادیو کنترلرهای حرفه ای هستند. هزینه مواد اولیه چاپ سه بعدی (فیلامنت) نیز باید در نظر گرفته شود. با این حال، ساخت دستی می تواند در مقایسه با خرید مدل های آماده تجاری، به کاهش قابل توجهی در هزینه ها منجر شود، به خصوص اگر بتوانید برخی قطعات را خودتان بسازید یا از قطعات دست ساز استفاده کنید.

برای طراحی و ساخت کوادکوپتر چه نرم افزارهایی لازم است؟

برای طراحی و ساخت کوادکوپتر با فناوری سه بعدی، به چندین نوع نرم افزار نیاز دارید. در مرحله طراحی، نرم افزارهای طراحی سه بعدی یا CAD (Computer-Aided Design) مانند SolidWorks، Fusion 360، AutoCAD، TinkerCAD یا Blender برای مدل سازی ایرفریم و سایر قطعات کوادکوپتر ضروری هستند. این نرم افزارها به شما امکان می دهند تا قطعات را با دقت بالا طراحی کرده و ابعاد و اتصالات آن ها را به صورت مجازی بررسی کنید. پس از طراحی مدل سه بعدی، برای آماده سازی فایل جهت چاپگر سه بعدی، به یک نرم افزار “اسلایسر” (Slicer) مانند Cura، PrusaSlicer یا Simplify3D نیاز دارید. این نرم افزارها مدل سه بعدی را به لایه های نازک تقسیم کرده و کدهای G-code را تولید می کنند که دستورالعمل های حرکتی برای چاپگر سه بعدی هستند. علاوه بر این، برای برنامه نویسی فلایت کنترلر و سایر میکروکنترلرها (مانند آردوینو برای گیمبال)، به محیط های توسعه یکپارچه (IDE) مانند Arduino IDE یا نرم افزارهای مخصوص فلایت کنترلرها (مانند Mission Planner برای APM یا Betaflight Configurator) نیاز خواهید داشت. این نرم افزارها به شما امکان می دهند تا کدها را نوشته، کامپایل کرده و بر روی میکروکنترلر آپلود کنید.

آیا ساخت کوادکوپتر با فناوری سه بعدی برای مبتدیان مناسب است؟

ساخت کوادکوپتر با فناوری سه بعدی می تواند برای مبتدیان مناسب باشد، اما نیازمند علاقه، صبر و تمایل به یادگیری است. این روش به مبتدیان امکان می دهد تا با مفاهیم طراحی سه بعدی، مکانیک پرواز، الکترونیک و برنامه نویسی به صورت عملی آشنا شوند. از آنجایی که می توان فریم ها و قطعات را به راحتی با چاپگر سه بعدی تولید کرد، امکان آزمایش و تکرار طراحی ها بدون هزینه زیاد فراهم می شود. این انعطاف پذیری به مبتدیان کمک می کند تا از اشتباهات خود درس بگیرند و طراحی های خود را بهبود بخشند. البته، شروع کار با یک پروژه ساده تر و استفاده از طرح های آماده و آموزش های موجود، می تواند فرآیند یادگیری را تسهیل کند. با پیشرفت در دانش و مهارت، می توان به تدریج به سمت طراحی های پیچیده تر و سفارشی تر حرکت کرد. منابع آنلاین فراوان و جامعه فعال علاقه مندان به کوادکوپتر و چاپ سه بعدی نیز می توانند پشتیبانی خوبی برای مبتدیان فراهم آورند.

چه مدت طول می کشد تا یک کوادکوپتر خانگی ساخته شود؟

مدت زمان لازم برای ساخت یک کوادکوپتر خانگی با استفاده از فناوری سه بعدی، بسته به سطح تجربه فرد، پیچیدگی طراحی و میزان سفارشی سازی، متفاوت است. برای یک مبتدی که از طرح های آماده استفاده می کند و قطعات را خریداری می نماید، ممکن است فرآیند مونتاژ و تنظیمات اولیه در حدود چند روز تا یک هفته به طول انجامد. این زمان شامل چاپ سه بعدی ایرفریم (که بسته به اندازه و پیچیدگی ممکن است ساعت ها تا چند روز طول بکشد)، مونتاژ قطعات الکترونیکی، سیم کشی و تنظیم نرم افزار فلایت کنترلر می شود. اما اگر قصد طراحی ایرفریم و قطعات به صورت کاملاً سفارشی را دارید، این فرآیند می تواند از چند هفته تا چند ماه به طول بیانجامد. این زمان شامل یادگیری نرم افزارهای طراحی سه بعدی، آزمون و خطا در طراحی، چاپ چندین نمونه اولیه، و سپس مونتاژ و تست های پرواز می شود. مهارت در برنامه نویسی و الکترونیک نیز می تواند زمان ساخت را کوتاه تر کند. به طور کلی، ساخت کوادکوپتر یک پروژه یادگیری محور است که زمان زیادی را صرف تحقیق، آزمایش و حل مشکلات می کند.
