آموزش طراحی مدار الکترونیکی برای کوادکوپتر

طراحی مدار الکترونیکی برای کوادکوپتر، دانش و مهارتی تخصصی است که به شما امکان می دهد مغز متفکر و سیستم های حیاتی این پرنده های بدون سرنشین را بسازید. این فرآیند شامل طراحی دقیق برد مدار چاپی (PCB) برای قطعاتی نظیر فلایت کنترلر، اسپید کنترلر و سیستم تغذیه است که با تکیه بر میکروکنترلرها و سنسورها، پروازی پایدار و کنترل شده را ممکن می سازد. تسلط بر نرم افزارهای طراحی مدار و شناخت عمیق اصول الکترونیک، گام های کلیدی در مسیر پیچیده و جذاب آموزش ساخت کوادکوپتر به شمار می روند.

ساخت کوادکوپتر ، این پرنده های هدایت پذیر از دور، با پیشرفت های چشمگیر در حوزه های رباتیک و مهندسی الکترونیک، به یکی از جذاب ترین و کاربردی ترین فناوری های عصر حاضر تبدیل شده است. از فیلم برداری هوایی گرفته تا کاربردهای صنعتی و امداد و نجات، این وسایل نقلیه هوایی بدون سرنشین (پهپاد) نقش های فزاینده ای ایفا می کنند. اما در پس هر پرواز موفق و مانور دقیق یک کوادکوپتر، شبکه ای پیچیده از مدارهای الکترونیکی نهفته است که وظیفه پردازش داده ها، کنترل موتورها و حفظ تعادل را بر عهده دارد. طراحی این مدارهای الکترونیکی، فراتر از یک سرگرمی، یک تخصص مهندسی است که نیازمند درک عمیق مفاهیم الکترونیک، برنامه نویسی میکروکنترلر و استفاده از ابزارهای پیشرفته طراحی است. در این مقاله جامع، به بررسی گام به گام آموزش طراحی مدار الکترونیکی برای کوادکوپتر می پردازیم و از معرفی پهپادها و اصول عملکردی آن ها گرفته تا اجزای حیاتی الکترونیکی، نرم افزارهای طراحی و مراحل ساخت برد مدار چاپی، تمامی ابعاد این حوزه را پوشش خواهیم داد.

آشنایی با کوادکوپتر و اصول عملکرد آن

برای ورود به دنیای طراحی مدارهای الکترونیکی کوادکوپتر، ابتدا باید با خود این دستگاه و نحوه کارکرد آن آشنا شویم. کوادکوپترها، به عنوان زیرمجموعه ای از پهپادها، از جمله پرنده های بدون سرنشین هستند که به دلیل ساختار چهار موتوره خود، از مانورپذیری و پایداری بالایی برخوردارند. شناخت این مفاهیم پایه، زمینه را برای درک عمیق تر اجزای الکترونیکی و نحوه تعامل آن ها در یک سیستم پروازی فراهم می کند.

پهباد چیست

پهپاد یا پرنده هدایت پذیر از دور، یک وسیله نقلیه هوایی بدون سرنشین است که می تواند از راه دور توسط اپراتور کنترل شود یا با استفاده از برنامه های از پیش تعیین شده یا سیستم های خودکار داخلی، به صورت مستقل پرواز کند. این وسایل در ابتدا برای مقاصد نظامی توسعه یافتند، اما امروزه کاربردهای گسترده ای در حوزه های غیرنظامی پیدا کرده اند، از جمله نقشه برداری، بازرسی زیرساخت ها، فیلم برداری و عکاسی هوایی، تحویل کالا و حتی عملیات امداد و نجات. صنعت پهپادها به سرعت در حال رشد است و پیش بینی می شود که ارزش اقتصادی آن در سال های آتی به میلیاردها دلار برسد، که نشان دهنده اهمیت روزافافون این فناوری است.

کوادکوپترها، که به دلیل داشتن چهار پروانه (کواد به معنی چهار) به این نام شناخته می شوند، یکی از رایج ترین انواع پهپادها هستند. این دستگاه ها با قابلیت های مانورپذیری فوق العاده، پروازهای پایدار و ابعاد کوچک، در میان انواع ربات های پروازی جایگاه ویژه ای دارند. تنوع کاربردهای کوادکوپترها هر روز در حال افزایش است و از پروژه های تحقیقاتی دانشجویی گرفته تا محصولات تجاری پیچیده، شاهد نوآوری های بی وقفه ای در این زمینه هستیم. این وسایل نه تنها در عملیات های پیچیده صنعتی و نظامی کاربرد دارند، بلکه به ابزاری محبوب برای علاقه مندان به فناوری و عکاسی تبدیل شده اند.

اصول عملکرد کوادکوپتر

عملکرد کوادکوپترها بر پایه اصول آیرودینامیک و مکانیک پرواز استوار است. این دستگاه ها با استفاده از چهار موتور و پروانه که به صورت دو به دو در جهت معکوس یکدیگر می چرخند، نیروی گشتاور را خنثی کرده و اختلاف فشار لازم برای تولید نیروی رانش (لیفت) را ایجاد می کنند. با افزایش یا کاهش سرعت چرخش هر یک از موتورها، می توان نیروی رانش هر پروانه را به صورت مستقل کنترل کرد. این کنترل دقیق سرعت موتورها به فلایت کنترلر امکان می دهد تا حرکات پیچیده ای مانند صعود، فرود، حرکت به جلو و عقب، چرخش و حتی مانورهای آکروباتیک را انجام دهد.

مکانیزم کنترل در کوادکوپترها شامل تغییر سرعت نسبی پروانه ها است. برای مثال، برای صعود، سرعت هر چهار موتور افزایش می یابد. برای حرکت به جلو، سرعت موتورهای عقبی افزایش و موتورهای جلویی کاهش می یابد. این تعامل دقیق بین موتورها و پروانه ها، پایداری و مانورپذیری بی نظیری به کوادکوپتر می بخشد. درک این اصول، برای طراحی مدارهای الکترونیکی که وظیفه کنترل دقیق این موتورها را بر عهده دارند، حیاتی است. به عبارت دیگر، طراحی مدار باید به گونه ای باشد که بتواند فرمان های فلایت کنترلر را به تغییرات دقیق در سرعت موتورها تبدیل کند.

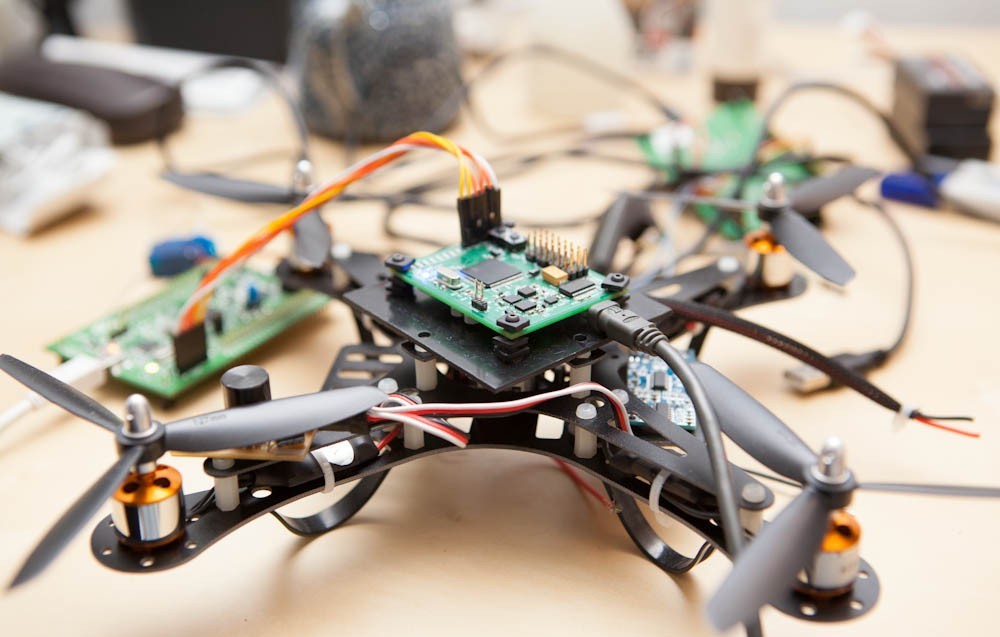

قطعات الکترونیکی اصلی کوادکوپتر و اهمیت آنها در طراحی مدار

یک کوادکوپتر، مجموعه ای از قطعات الکترونیکی است که هر یک وظیفه خاصی را بر عهده دارند و در کنار هم، عملکرد پروازی دستگاه را تضمین می کنند. درک دقیق وظایف و ویژگی های هر یک از این قطعات، سنگ بنای طراحی یک مدار الکترونیکی کارآمد و قابل اعتماد برای کوادکوپتر است. انتخاب صحیح قطعات و نحوه اتصال آن ها در برد مدار چاپی (PCB)، تأثیر مستقیمی بر پایداری، قدرت و مدت زمان پرواز خواهد داشت.

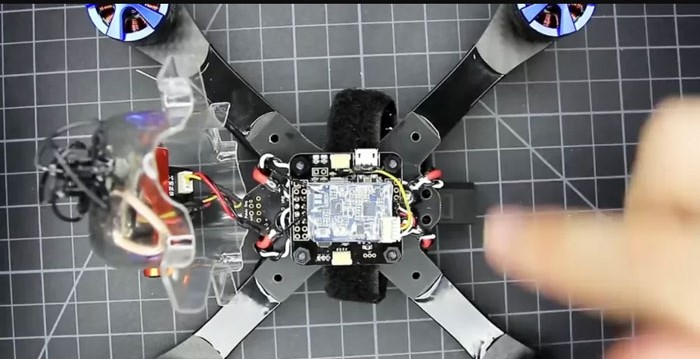

فلایت کنترلر

فلایت کنترلر (Flight Controller – FC) قلب تپنده هر کوادکوپتر است و وظیفه اصلی آن، پردازش داده های سنسورها و ارسال فرمان های مناسب به موتورها برای حفظ تعادل، پایداری و اجرای دستورات خلبان است. این برد شامل یک میکروکنترلر قدرتمند (مانند STM32 یا ESP32) و مجموعه ای از سنسورهای حیاتی نظیر ژیروسکوپ (برای اندازه گیری نرخ چرخش)، شتاب سنج (برای تشخیص جهت گیری و شتاب)، بارومتر (برای اندازه گیری ارتفاع) و گاهی GPS (برای موقعیت یابی و ناوبری) است. در طراحی مدار فلایت کنترلر، باید به دقت در انتخاب میکروکنترلر با قدرت پردازش کافی، طراحی مسیرهای سیگنال برای سنسورها و اطمینان از سازگاری پروتکل های ارتباطی با سایر قطعات توجه شود. پایداری پرواز و قابلیت های پیشرفته مانند بازگشت به خانه و خلبان خودکار، مستقیماً به کیفیت طراحی این برد بستگی دارد.

در طراحی فلایت کنترلر، علاوه بر سنسورهای اصلی، امکان افزودن ماژول های جانبی نیز وجود دارد. به عنوان مثال، ماژول های فرستنده و گیرنده تصویر برای سیستم های FPV، یا ماژول های وایرلس برای ارتباطات داده ای. مهندسان الکترونیک در طراحی این برد، باید به چیدمان بهینه قطعات، کاهش نویز، و مدیریت حرارتی مناسب توجه ویژه ای داشته باشند تا عملکرد برد در شرایط پروازی مختلف تضمین شود. همچنین، پورت های ورودی/خروجی کافی برای اتصال اسپید کنترلرها، رادیو کنترلر و سایر ماژول ها باید در نظر گرفته شود. فلایت کنترلرهای اپن سورس مانند APM و PIXHAWK و نمونه های تجاری مانند DJI، از محبوب ترین گزینه ها در بازار هستند که هر یک معماری و چالش های طراحی خاص خود را دارند.

اسپید کنترلر

اسپید کنترلر (Electronic Speed Controller – ESC) واحدی است که وظیفه کنترل سرعت موتورهای براشلس کوادکوپتر را بر عهده دارد. هر موتور براشلس به یک ESC مجزا نیاز دارد که فرمان های دیجیتال دریافتی از فلایت کنترلر را به پالس های الکتریکی مناسب برای چرخش موتور تبدیل می کند. این پالس ها، جریان متناوب سه فاز را با فرکانس و دامنه متغیر به موتور ارسال می کنند تا سرعت و جهت چرخش آن را تنظیم کنند. در طراحی مدار، انتخاب ESC مناسب با توجه به حداکثر جریان مصرفی موتورها و ولتاژ باتری بسیار حیاتی است.

یک ESC شامل یک میکروکنترلر کوچک، ماسفت های قدرت و مدارهای درایور است. سیم های تغذیه، سیم های ورودی سیگنال از فلایت کنترلر (معمولاً PWM) و سه سیم خروجی برای اتصال به موتور، اجزای اصلی اتصال آن هستند. طراحی مدار اسپید کنترلر باید به گونه ای باشد که بتواند جریان های بالا را بدون ایجاد حرارت بیش از حد تحمل کند و در عین حال، پاسخگویی سریعی به فرمان های فلایت کنترلر داشته باشد. کیفیت و سرعت پاسخ دهی ESC تأثیر مستقیمی بر پایداری و مانورپذیری کوادکوپتر دارد. در برخی طراحی های پیشرفته، چندین ESC بر روی یک برد (4-in-1 ESC) ادغام می شوند تا فضای کمتری اشغال کرده و وزن کلی سیستم را کاهش دهند.

موتور براشلس

موتورهای براشلس (Brushless Motors) پیشرانه اصلی کوادکوپترها هستند. این موتورها به دلیل بازدهی بالا، طول عمر زیاد و قابلیت دستیابی به سرعت های چرخش (RPM) بالا، انتخاب ایده آلی برای ربات های پروازی محسوب می شوند. برخلاف موتورهای DC براش، موتورهای براشلس فاقد جاروبک مکانیکی هستند و کموتاسیون (تغییر جهت میدان مغناطیسی) آن ها به صورت الکترونیکی و توسط اسپید کنترلر انجام می شود. هر موتور براشلس دارای سه سیم است که به خروجی های سه فاز اسپید کنترلر متصل می شوند.

در طراحی سیستم قدرت کوادکوپتر، انتخاب موتور براشلس مناسب با توجه به وزن کلی کوادکوپتر، اندازه پروانه ها و ولتاژ باتری بسیار مهم است. پارامترهای مانند KV (دور بر ولت) و حداکثر جریان مصرفی، فاکتورهای کلیدی در انتخاب موتور هستند. یک موتور براشلس کوچک نیز می تواند جریان قابل توجهی (گاهی بیش از ۲۰ آمپر) مصرف کند، که این موضوع بر طراحی سیستم تغذیه و انتخاب ESC مناسب تأثیرگذار است. برای کوادکوپترهای کوچک و ارزان قیمت تر، گاهی از موتورهای کورلس (Coreless Motors) استفاده می شود، اما برای عملکرد حرفه ای و قدرتمند، موتورهای براشلس انتخاب اصلی هستند.

رادیو کنترلر

رادیو کنترلر (Radio Controller – RC) ابزاری است که خلبان از طریق آن دستورات خود را به کوادکوپتر ارسال می کند. این دستورات شامل حرکت به جلو/عقب، چپ/راست، صعود/فرود، و چرخش حول محورهای مختلف است. رادیو کنترلر شامل یک فرستنده رادیویی است که سیگنال های کنترلی را به گیرنده ای که روی کوادکوپتر نصب شده است، ارسال می کند. گیرنده سپس این سیگنال ها را به فلایت کنترلر منتقل می کند تا دستورات اجرا شوند.

رادیو کنترلرها در تعداد کانال های مختلفی در بازار موجود هستند که هر کانال برای کنترل یک عملکرد خاص استفاده می شود (مثلاً کانال برای صعود/فرود، کانال برای حرکت به جلو/عقب). در طراحی مدار، باید به سازگاری گیرنده با پروتکل های رادیو کنترلر (مانند PWM، PPM، SBUS، DSMX) و همچنین فرکانس کاری آن ها (معمولاً ۲.۴ گیگاهرتز) توجه شود. پایداری و برد ارتباطی رادیو کنترلر، از عوامل مهمی است که بر تجربه پرواز و ایمنی کوادکوپتر تأثیر می گذارد. برخی رادیو کنترلرها دارای قابلیت های پیشرفته ای مانند تله متری هستند که اطلاعات پرواز (مانند ولتاژ باتری یا ارتفاع) را به خلبان بازمی گردانند.

باتری و سیستم تغذیه

باتری منبع اصلی انرژی کوادکوپتر است و معمولاً از نوع لیتیوم پلیمر (LiPo) انتخاب می شود. باتری های لیتیوم پلیمر به دلیل چگالی انرژی بالا و قابلیت جریان دهی زیاد (که با نرخ C مشخص می شود)، برای تأمین جریان مصرفی بالای موتورهای براشلس ایده آل هستند. به عنوان مثال، یک باتری با ظرفیت 3000mAh و نرخ 20C می تواند تا 60 آمپر جریان (3A 20) را تأمین کند. در طراحی مدار، باتری به برد توزیع برق (Power Distribution Board – PDB) متصل می شود که وظیفه توزیع ولتاژ و جریان مناسب به فلایت کنترلر، ESCها و سایر قطعات را بر عهده دارد.

طراحی سیستم تغذیه، شامل انتخاب باتری با ظرفیت و نرخ C مناسب، طراحی PDB با مسیرهای جریان کافی و مقاوم در برابر حرارت، و استفاده از کانکتورهای مناسب (مانند XT60 یا Deans) است. همچنین، استفاده از یک شارژر باتری استاندارد و یک هشداردهنده ولتاژ باتری برای جلوگیری از آسیب به باتری و آگاهی از وضعیت شارژ آن، از نکات مهم در این بخش است. وزن باتری تأثیر مستقیمی بر مدت زمان پرواز و ظرفیت حمل بار کوادکوپتر دارد، بنابراین باید تعادلی بین ظرفیت و وزن برقرار شود. طراحی صحیح سیستم تغذیه، پایداری ولتاژ و جریان را برای تمامی اجزای الکترونیکی تضمین می کند و از مشکلات ناشی از افت ولتاژ یا جریان بیش از حد جلوگیری می کند.

مبانی و مراحل طراحی مدارهای الکترونیکی

طراحی مدارهای الکترونیکی برای کوادکوپتر، فرآیندی چند مرحله ای است که از ایده پردازی اولیه تا ساخت نهایی برد مدار چاپی (PCB) را در بر می گیرد. این مسیر نیازمند درک عمیق از مبانی الکترونیک، توانایی استفاده از نرم افزارهای طراحی و همچنین مهارت های عملی در مونتاژ و تست است. هر مرحله از این فرآیند، اهمیت خاص خود را دارد و خطاهای احتمالی در هر گام می تواند منجر به مشکلات جدی در عملکرد نهایی مدار شود.

آموزش طراحی مدارهای الکترونیکی از پایه تا پیشرفته

آموزش طراحی مدارهای الکترونیکی از پایه آغاز می شود و به تدریج به مباحث پیشرفته تر می رسد. در گام اول، لازم است با مفاهیم بنیادی الکترونیک مانند قانون اهم، قوانین کیرشهف، اجزای پسیو (مقاومت، خازن، سلف) و اکتیو (دیود، ترانزیستور، آپ امپ) آشنا شوید. سپس، وارد مبحث مدارهای دیجیتال، میکروکنترلرها و برنامه نویسی آن ها می شویم که برای طراحی فلایت کنترلرها و اسپید کنترلرها حیاتی است. یادگیری پروتکل های ارتباطی مانند SPI، I2C، UART و PWM نیز برای اتصال اجزای مختلف به یکدیگر ضروری است.

مراحل طراحی مدار به صورت کلی شامل: ۱. تعریف نیازمندی ها و مشخصات عملکردی، ۲. طراحی شماتیک (نقشه مداری) با استفاده از نرم افزارهای ECAD، ۳. انتخاب قطعات مناسب با توجه به مشخصات الکتریکی و فیزیکی، ۴. شبیه سازی مدار برای بررسی عملکرد و شناسایی خطاها پیش از ساخت فیزیکی، ۵. طراحی برد مدار چاپی (PCB Layout) که شامل چیدمان قطعات و مسیرکشی بین آن ها است، ۶. ساخت نمونه اولیه PCB و مونتاژ قطعات، و ۷. تست و عیب یابی مدار است. این فرآیند اغلب تکراری است و ممکن است نیاز به بازنگری و بهبود در هر مرحله وجود داشته باشد. تسلط بر این مراحل، شما را قادر می سازد تا مدارهای پیچیده و کارآمدی برای کوادکوپتر طراحی کنید.

تجهیزات مورد نیاز برای طراحی مدار

برای طراحی و پیاده سازی مدارهای الکترونیکی، علاوه بر دانش نظری، به مجموعه ای از تجهیزات سخت افزاری و نرم افزاری نیاز دارید. در بخش نرم افزاری، استفاده از نرم افزارهای طراحی مدار الکترونیکی (ECAD) مانند Altium Designer، Proteus، KiCad یا Eagle ضروری است که امکان رسم شماتیک، شبیه سازی و طراحی PCB را فراهم می کنند. انتخاب نرم افزار به پیچیدگی پروژه و سطح مهارت شما بستگی دارد.

در بخش سخت افزاری، ابزارهای پایه ای برای مونتاژ و تست مدار ضروری هستند. این ابزارها شامل: هویه و لوازم لحیم کاری (سیم لحیم، روغن لحیم)، مولتی متر برای اندازه گیری ولتاژ، جریان و مقاومت، اسیلوسکوپ برای مشاهده شکل موج سیگنال ها و عیب یابی، منبع تغذیه متغیر برای تأمین ولتاژهای مختلف، و ابزارهای دستی مانند سیم چین، انبردست، پنس و سیم لخت کن می شوند. علاوه بر این، ممکن است به ابزارهایی مانند میکروسکوپ (برای لحیم کاری قطعات SMD)، دستگاه پروگرامر میکروکنترلر و کیت های توسعه آردوینو یا رزبری پای برای نمونه سازی اولیه نیاز پیدا کنید. دسترسی به این تجهیزات، فرآیند طراحی و ساخت را تسهیل می کند و امکان تست دقیق تر مدارات را فراهم می آورد.

معرفی نرم افزارهای طراحی مدار

نرم افزارهای طراحی مدار الکترونیکی (ECAD) ابزارهای قدرتمندی هستند که فرآیند طراحی، شبیه سازی و تولید برد مدار چاپی (PCB) را برای مهندسان و طراحان تسهیل می کنند. انتخاب نرم افزار مناسب، بستگی به پیچیدگی پروژه، بودجه و سطح آشنایی کاربر دارد. این نرم افزارها از رسم شماتیک تا چیدمان قطعات و مسیرکشی روی برد را پوشش می دهند و نقش حیاتی در تبدیل ایده های الکترونیکی به واقعیت فیزیکی ایفا می کنند.

Altium designer

Altium Designer یکی از جامع ترین و قدرتمندترین نرم افزارهای طراحی مدار الکترونیکی و PCB است که به طور گسترده توسط مهندسان حرفه ای در سراسر جهان استفاده می شود. این نرم افزار یک محیط یکپارچه برای تمامی مراحل طراحی مدار، از رسم شماتیک و شبیه سازی گرفته تا طراحی لایه بندی PCB، مدیریت کتابخانه های قطعات، و تولید فایل های خروجی برای ساخت برد، ارائه می دهد. قابلیت های پیشرفته Altium Designer مانند طراحی چند لایه، تحلیل یکپارچگی سیگنال (Signal Integrity)، و ابزارهای مسیریابی خودکار، آن را برای طراحی مدارهای پیچیده و با فرکانس بالا، از جمله بردهای فلایت کنترلر کوادکوپتر، ایده آل ساخته است.

آموزش Altium Designer به شما کمک می کند تا به یک طراح PCB حرفه ای تبدیل شوید. سرفصل های آموزشی معمولاً شامل: آشنایی با محیط نرم افزار، ایجاد پروژه و رسم شماتیک، انتخاب و ویرایش کتابخانه های قطعات، شبیه سازی مقدماتی، طراحی لایه بندی PCB، چیدمان قطعات و مسیریابی (روتینگ) دستی و خودکار، ایجاد پلی گون (Polygon Pour) برای زمین و تغذیه، و تولید فایل های Gerber و NC Drill برای ساخت برد در کارخانه های PCB می شود. تسلط بر Altium Designer به شما امکان می دهد تا مدارهای الکترونیکی کوادکوپتر را با دقت بالا و بهینه ترین حالت ممکن طراحی کنید، که این امر به پایداری و عملکرد بهتر پرنده کمک شایانی می کند.

Proteus

Proteus Design Suite یک نرم افزار محبوب و کاربرپسند برای طراحی شماتیک، شبیه سازی مدارهای الکترونیکی و طراحی PCB است. یکی از نقاط قوت اصلی Proteus، قابلیت شبیه سازی قدرتمند آن است که به کاربران اجازه می دهد تا عملکرد مدارات خود را پیش از پیاده سازی فیزیکی، به صورت مجازی تست و عیب یابی کنند. این ویژگی برای دانشجویان و علاقه مندان به الکترونیک که در حال یادگیری هستند، بسیار مفید است، زیرا امکان آزمایش ایده ها و مشاهده رفتار مدار بدون نیاز به قطعات واقعی را فراهم می آورد.

Proteus شامل دو بخش اصلی است: ISIS برای طراحی شماتیک و شبیه سازی، و ARES برای طراحی PCB. این نرم افزار دارای کتابخانه ای غنی از قطعات الکترونیکی، از جمله میکروکنترلرهای پرکاربرد مانند خانواده های AVR و PIC، است که امکان شبیه سازی پروژه های مبتنی بر میکروکنترلر را نیز فراهم می کند. برای طراحی مدارهای کوادکوپتر، Proteus می تواند برای شبیه سازی بخش های کنترلی ساده تر یا تست ارتباطات بین قطعات مختلف مفید باشد. اگرچه قابلیت های طراحی PCB آن به گستردگی Altium Designer نیست، اما برای پروژه های با پیچیدگی متوسط و یادگیری اصول پایه طراحی مدار چاپی، یک گزینه عالی به شمار می رود.

orCAD

OrCAD یکی دیگر از نرم افزارهای برجسته در زمینه طراحی مدارهای الکترونیکی و PCB است که به ویژه در حوزه طراحی و شبیه سازی مدارهای آنالوگ و سیگنال مختلط (Mixed-Signal) شهرت دارد. این نرم افزار که بخشی از مجموعه Cadence Design Systems است، ابزارهای قدرتمندی برای رسم شماتیک (Capture)، شبیه سازی (PSpice) و طراحی لایه بندی PCB (Allegro PCB Designer) ارائه می دهد. قابلیت شبیه سازی پیشرفته PSpice در OrCAD، به مهندسان امکان می دهد تا رفتار مدارهای خود را در شرایط مختلف ولتاژ، جریان و فرکانس به دقت تحلیل کنند.

برای طراحی مدارهای کوادکوپتر، OrCAD می تواند در تحلیل بخش های آنالوگ مانند مدارهای فیلترینگ سنسورها یا مدارهای تغذیه دقیق، بسیار کارآمد باشد. ابزارهای آنالیز سیگنال و قدرت در OrCAD به طراحان کمک می کند تا از پایداری و کارایی مدار اطمینان حاصل کنند. این نرم افزار اغلب در محیط های صنعتی و برای پروژه هایی که نیاز به شبیه سازی دقیق و تحلیل جامع دارند، مورد استفاده قرار می گیرد. اگرچه ممکن است رابط کاربری آن برای مبتدیان کمی پیچیده باشد، اما برای کسانی که به دنبال ابزاری قدرتمند برای تحلیل عمیق و طراحی پیشرفته هستند، OrCAD یک انتخاب حرفه ای محسوب می شود.

طراحی و ساخت برد مدار چاپی PCB

برد مدار چاپی (Printed Circuit Board – PCB) ستون فقرات هر سیستم الکترونیکی مدرن است. این برد، یک بستر فیزیکی برای اتصال و نگهداری قطعات الکترونیکی فراهم می کند و جایگزین سیم کشی های دست وپاگیر و مستعد خطا شده است. در طراحی مدار الکترونیکی برای کوادکوپتر، طراحی PCB از اهمیت ویژه ای برخوردار است، زیرا کوچک بودن، وزن کم، مقاومت در برابر لرزش و نویز، و قابلیت اطمینان بالا از جمله الزامات حیاتی برای یک پرنده بدون سرنشین هستند. فرآیند طراحی PCB شامل چیدمان بهینه قطعات و ترسیم مسیرهای مسی (ترک ها) است که ارتباطات الکتریکی لازم را بین آن ها برقرار می کند.

طراحی برد مدار چاپی (PCB) برای کوادکوپتر، نه تنها یک هنر چیدمان، بلکه یک علم دقیق برای تضمین پایداری، کاهش نویز و بهینه سازی عملکرد در محیط پروازی است.

مزایای برد مدار چاپی

استفاده از برد مدار چاپی (PCB) در طراحی مدارهای الکترونیکی، به ویژه برای کاربردهای حساس مانند کوادکوپتر، مزایای بی شماری دارد. یکی از مهمترین مزایا، افزایش قابلیت اطمینان و کاهش خطاهای انسانی است. در روش های قدیمی تر، ارتباط بین قطعات با سیم کشی دستی انجام می شد که علاوه بر زمان بر بودن، مستعد خطا و خرابی به دلیل لرزش یا قطع شدن سیم ها بود. PCB با ایجاد مسیرهای مسی ثابت و دقیق، این مشکلات را به حداقل می رساند.

مزایای دیگر PCB عبارتند از: قابلیت تکرارپذیری بالا در تولید انبوه، که به معنای تولید بردهای یکسان با کیفیت ثابت است؛ کاهش اندازه و وزن کلی مدار، که برای کوادکوپترها با محدودیت وزن بسیار حیاتی است؛ بهبود عملکرد الکتریکی با کنترل دقیق امپدانس مسیرها و کاهش نویز الکترومغناطیسی؛ و سهولت در مونتاژ و تعمیر قطعات. همچنین، PCBها امکان استفاده از قطعات نصب سطحی (SMD) را فراهم می کنند که به فشرده تر شدن و کوچک تر شدن مدار کمک می کند. تمامی این مزایا، PCB را به انتخابی بی بدیل در طراحی مدارهای الکترونیکی پیشرفته و قابل اعتماد برای کوادکوپترها تبدیل کرده است.

راهنمای شروع و ادامه یادگیری طراحی مدار

ورود به دنیای طراحی مدارهای الکترونیکی، به خصوص برای کاربردهای تخصصی مانند کوادکوپتر، نیازمند یک رویکرد آموزشی منظم و مستمر است. این مهارت، ترکیبی از دانش نظری و تجربه عملی است که با تمرین و پیگیری مداوم تقویت می شود. برای شروع و ادامه یادگیری در این حوزه، مسیرهای متنوعی پیش رو دارید که هر یک مزایا و چالش های خاص خود را دارند.

چطور طراحی مدار را یاد بگیریم

برای یادگیری طراحی مدار الکترونیکی، چندین مسیر وجود دارد که می توانید بر اساس سبک یادگیری و اهداف خود، یکی یا ترکیبی از آن ها را انتخاب کنید. اولین و جامع ترین راه، تحصیل در رشته مهندسی برق و الکترونیک در دانشگاه ها است. این مسیر، مبانی نظری و عملی را به صورت اصولی و عمیق به شما آموزش می دهد و با کسب مدرک، فرصت های شغلی بیشتری نیز خواهید داشت.

اگر امکان تحصیل آکادمیک ندارید، شرکت در دوره های آموزشی تخصصی (حضوری یا آنلاین) یکی از بهترین گزینه هاست. این دوره ها معمولاً سرفصل های مشخصی دارند و به صورت گام به گام شما را با اصول طراحی، نرم افزارها و تکنیک های عملی آشنا می کنند. مطالعه کتاب ها و جزوات تخصصی در زمینه الکترونیک، میکروکنترلرها و طراحی PCB نیز می تواند مکمل قدرتمندی برای یادگیری شما باشد. همچنین، تماشای ویدئوهای آموزشی رایگان در پلتفرم های مختلف و انجام پروژه های عملی کوچک، به شما کمک می کند تا مفاهیم نظری را به صورت کاربردی فرا بگیرید. مهمترین نکته در این مسیر، تمرین مداوم و پیاده سازی ایده ها به صورت عملی است.

مدت زمان آموزش طراحی مدار

مدت زمان لازم برای تبدیل شدن به یک طراح مدار الکترونیکی حرفه ای، متغیر است و به عوامل مختلفی بستگی دارد. عواملی چون میزان زمان و تلاشی که روزانه یا هفتگی به یادگیری اختصاص می دهید، پیش زمینه تان در مباحث مهندسی و الکترونیک، و پیچیدگی پروژه هایی که روی آن ها کار می کنید، همگی در این مدت زمان تأثیرگذارند. یادگیری اصول پایه و کار با نرم افزارهای مقدماتی ممکن است چند ماه طول بکشد، اما تسلط بر طراحی های پیچیده، عیب یابی پیشرفته و بهینه سازی مدارات، نیازمند سال ها تجربه و مطالعه مستمر است.

طراحی مدار، یک مهارت است که با ورود به بازار کار و مواجهه با چالش های واقعی پروژه ها، به سرعت تکامل می یابد. شرکت در دوره های آموزشی، مطالعه کتاب ها و منابع آنلاین تنها نقطه شروع هستند. بخش عمده ای از یادگیری از طریق انجام پروژه های عملی، مواجهه با مشکلات و یافتن راه حل ها به دست می آید. بنابراین، انتظار نداشته باشید که تنها با گذراندن یک دوره یا خواندن چند کتاب، به یک متخصص تمام عیار تبدیل شوید. این مسیر یک سفر دائمی از یادگیری و بهبود است که با هر پروژه جدید، دانش و تجربه شما را افزایش می دهد.

دوره های پیشنهادی طراحی مدار

برای کسانی که به دنبال یادگیری ساختارمند طراحی مدار الکترونیکی، به ویژه برای کاربردهای رباتیک و کوادکوپتر هستند، دوره های آموزشی تخصصی بهترین گزینه به شمار می روند. این دوره ها معمولاً توسط متخصصان این حوزه تدریس می شوند و شامل سرفصل هایی از مبانی الکترونیک و دیجیتال گرفته تا کار با نرم افزارهای پیشرفته طراحی PCB مانند Altium Designer، Proteus و OrCAD هستند. برخی دوره ها همچنین بر برنامه نویسی میکروکنترلرها (مانند Arduino یا STM32) و اصول کنترل برای فلایت کنترلرها تمرکز دارند.

هنگام انتخاب دوره، به محتوای آموزشی، تجربه مدرس، و وجود بخش های عملی و پروژه محور توجه کنید. دوره هایی که شامل طراحی یک پروژه کامل از ابتدا تا انتها (مثلاً یک برد فلایت کنترلر ساده) باشند، می توانند بسیار مفید واقع شوند. پلتفرم های آموزشی آنلاین متعددی وجود دارند که این دوره ها را ارائه می دهند. همچنین، برخی مراکز آموزشی حضوری و کارگاه های عملی نیز فرصت های ارزشمندی برای یادگیری و تبادل تجربه با دیگر علاقه مندان فراهم می آورند. انتخاب دوره ای که هم مباحث تئوری را پوشش دهد و هم بر جنبه های عملی و نرم افزاری تأکید کند، شما را در مسیر تبدیل شدن به یک طراح مدار موفق برای کوادکوپتر یاری خواهد کرد.

سوالات متداول

آیا طراحی مدار کوادکوپتر برای افراد مبتدی امکان پذیر است؟

بله، طراحی مدارهای ساده کوادکوپتر برای افراد مبتدی با پشتکار و یادگیری مداوم امکان پذیر است. شروع با پروژه های کوچک و استفاده از منابع آموزشی متنوع، به تدریج مهارت های لازم را برای طراحی مدارهای پیچیده تر فراهم می کند.

کدام میکروکنترلر برای فلایت کنترلر کوادکوپتر مناسب است؟

میکروکنترلرهایی نظیر STM32 به دلیل قدرت پردازش بالا، فرکانس کاری مناسب و وجود پورت های ارتباطی متنوع، گزینه های بسیار مناسبی برای طراحی فلایت کنترلر کوادکوپتر محسوب می شوند. همچنین، ESP32 و آردوینو نیز برای پروژه های ساده تر کاربرد دارند.

نقش برد تغذیه در مدار کوادکوپتر چیست؟

برد تغذیه (PDB) وظیفه توزیع ولتاژ و جریان باتری به تمامی قطعات الکترونیکی کوادکوپتر از جمله فلایت کنترلر، اسپید کنترلرها و ماژول های جانبی را بر عهده دارد. طراحی صحیح آن، پایداری و ایمنی سیستم را تضمین می کند.

آیا برای طراحی مدار کوادکوپتر نیاز به دانش برنامه نویسی داریم؟

بله، برای طراحی مدار کوادکوپتر به ویژه بخش فلایت کنترلر و اسپید کنترلر، نیاز به دانش برنامه نویسی میکروکنترلرها (مانند زبان C/C++) برای پیاده سازی الگوریتم های کنترل و پردازش داده های سنسورها الزامی است.

چه خطاهایی در طراحی مدار کوادکوپتر رایج است؟

خطاهای رایج شامل انتخاب نامناسب قطعات، طراحی ضعیف مسیرهای جریان بالا (باعث افت ولتاژ و حرارت می شود)، مشکلات نویز در سیگنال های سنسور، و عدم توجه به مدیریت حرارتی قطعات قدرت است.

بهترین نرم افزار طراحی مدار برای کوادکوپتر کدام است؟

Altium Designer به عنوان یک نرم افزار جامع و قدرتمند، برای طراحی مدارهای پیچیده کوادکوپتر و PCBهای چندلایه بسیار مناسب است. نرم افزارهایی مانند KiCad و Eagle نیز گزینه های خوبی برای پروژه های با پیچیدگی متوسط هستند.

چگونه می توان یک برد PCB سفارشی برای کوادکوپتر ساخت؟

برای ساخت یک برد PCB سفارشی، ابتدا با نرم افزارهای طراحی مدار (مانند Altium Designer) شماتیک و لایه بندی PCB را طراحی می کنید. سپس فایل های خروجی (مانند Gerber files) را به یک کارخانه ساخت PCB ارسال کرده تا برد فیزیکی تولید شود.
